作者：赵海亮，浙江大学计算机专业四年级在读博士生，研究方向为云计算、边缘计算、分布式系统等。
虽然青云科技（qingcloud.com，股票代码：688316）推出的 KubeSphere 容器平台能够将我们从 yaml 文件的编写中解放出来，但是项目上云仍然十分繁琐。此外，一旦项目源代码发生更替（如发布新功能或去除 bug 等），所有组件都需要重新经历“源码打包 --> 制作镜像 --> 启动容器” 这个流程。这意味着，项目运维人员不得不从事大量重复性劳动。为了提高项目发布的效率，工业界引入了 DevOps 的概念。
本文首先将介绍 DevOps 是什么，随后尝试利用 KubeSphere 集成的功能来实现 DevOps。
什么是 DevOps
目前绝大多数互联网公司将开发和系统管理划分成不同的部门。开发部门的驱动力通常是 “频繁交付新特性”，而运维部门则更关注 IT 服务的可靠性和 IT 成本投入的效率。两者目标的不匹配，因而存在鸿沟，从而减慢了 IT 交付业务价值的速度。为了解决这个问题，DevOps（Development 和 Operations 的组合词）被提出。DevOps 的目的是在企业内部搭建一个自动化 “软件交付” 和“架构变更”的流程，来使得构建、测试、发布软件能够更加地快捷、频繁和可靠。
实现 DevOps 通常需要多个软件和工具的密切配合。如图 1 所示，DevOps 将软件的交付流程依次划分为 Plan、Code、Build、Test、Release、Deploy、Operate 以及 Monitor 这些阶段。 当需求变更时，将会从 Monitor 重新平滑过渡至 Plan 阶段。每个阶段都有一系列的软件和工具可供选择。对于任意项目，我们只需要基于这些软件和工具搭建一条自动化流水线，再设置类似于 “一旦代码变更就自动执行” 这样的钩子函数，整个项目即可自动实现“持续集成 / 持续交付（CI/CD）”，这将大大减少重复劳动。

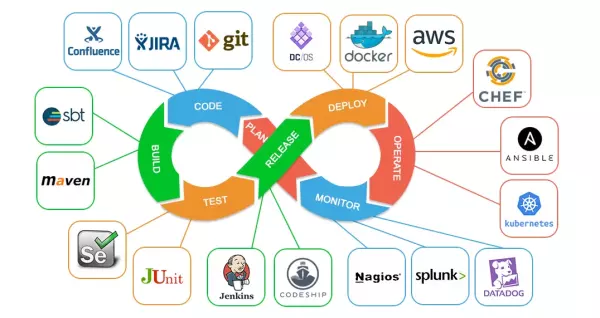

图 1 DevOps 技术栈
KubeSphere DevOps 基于 Kubernetes Jenkins Agent 实现。和传统的 Jenkins Controller-Agent 架构不同的是，在 KubeSphere 中，Jenkins Agent 可以动态扩缩容，从而降低 CI/CD 对集群资源的盲目占用。 KubeSphere 的 DevOps 用户指南参见 https://kubesphere.io/zh/docs/devops-user-guide/。 本文将依照该指南将一个开源项目上云。
基于 DevOps 的项目部署
项目介绍
本次实验要部署的项目叫做尚医通，这是一个基于 Spring-Boot 实现的预约挂号统一平台。 该项目一共包含三个子部分，分别为 yygh-parent、yygh-site 和 yygh-admin。 在架构上，该项目依赖的数据层中间件有 mysql、redis、mongodb 以及 rabbitmq，依赖的流量治理中间件有 sentinel 和 nacos。

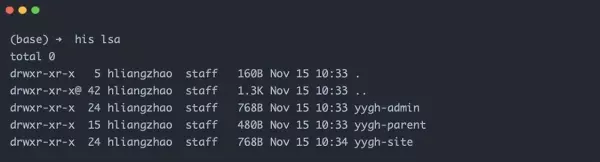

接下来，我们约定项目根目录为 his，然后分别从开源地址 https://gitee.com/leifengyang/yygh-parent、https://gitee.com/leifengyang/yygh-site 和 https://gitee.com/leifengyang/yygh-admin 拉取源代码：

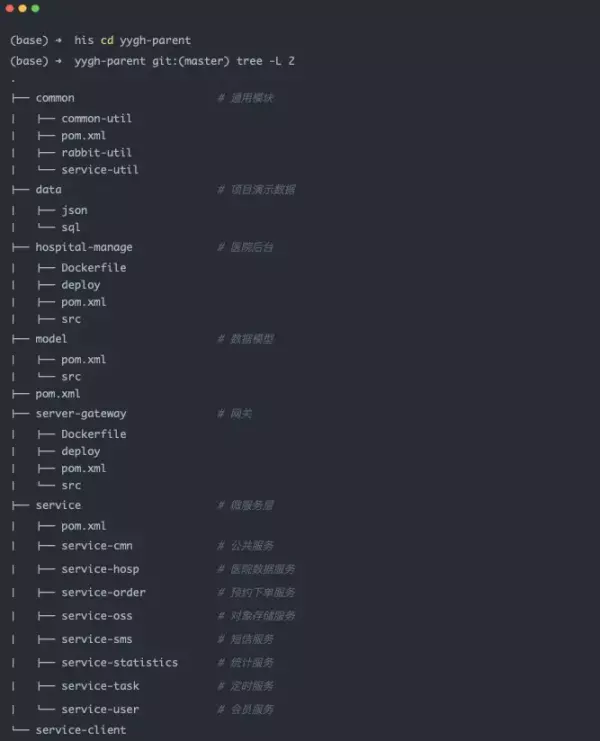

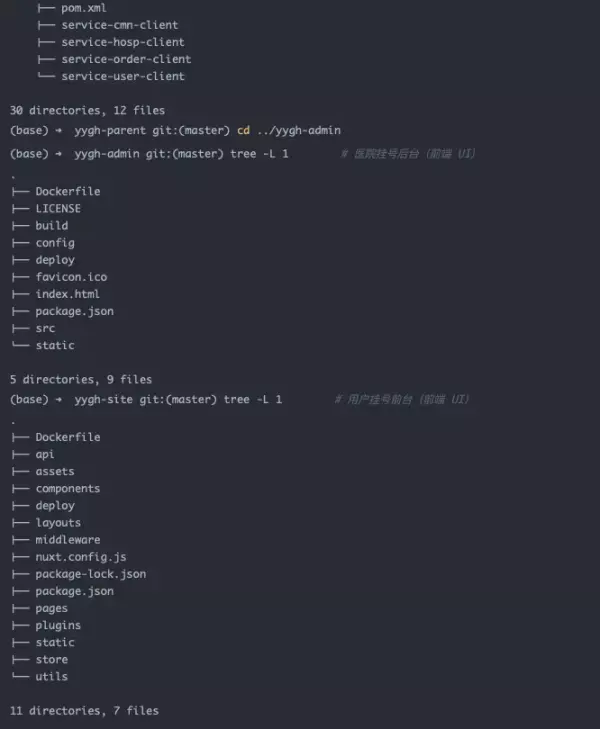

依次查看三个项目的文件布局：

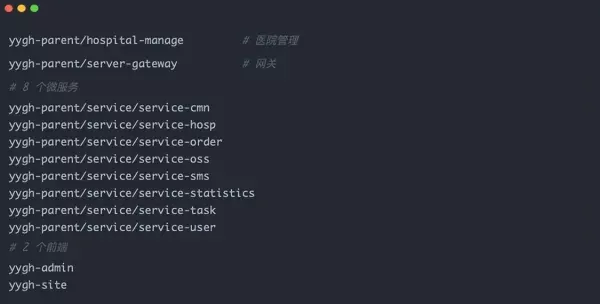

对于本项目，我们需要部署如下内容：

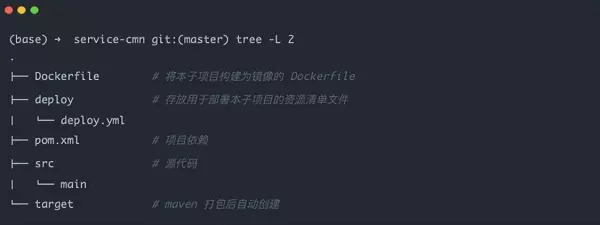

以上 12 个待部署的子项目将以独立 Pod 的形式在集群中部署。 每一个子项目根目录需要具有一个 Dockerfile 文件以及一个名为 deploy 的文件夹。 前者是本子项目的镜像制作文件，后者是本子项目的资源清单文件 *.yaml（用于在集群中部署）。 以 service-cmn为例，其文件布局如下：
遵循上一篇文章使用 KubeSphere 部署 Ruoyi-Cloud · KS 实践 02[1] 中所述的部署流程，我们首先需要将中间件上云。然后，我们将三个项目以流水线的方式上云。
部署中间件
本项目所使用的中间件除了 Sentinel 和 MongoDB，其他均已在前文中部署。 接下里依次部署这两个中间件。
对于 Sentinel，我们直接使用雷丰阳已经制作好的镜像 leifengyang/sentinel:1.8.2，然后暴露一个 NodePort 类型的 Service，端口号为 32636。 访问 http://192.168.23.160:32636，以默认用户 sentinel 和默认密码 sentinel 登录，可以进入 Sentinel 控制台。 如果一切顺利，应该可以看到类似的页面：

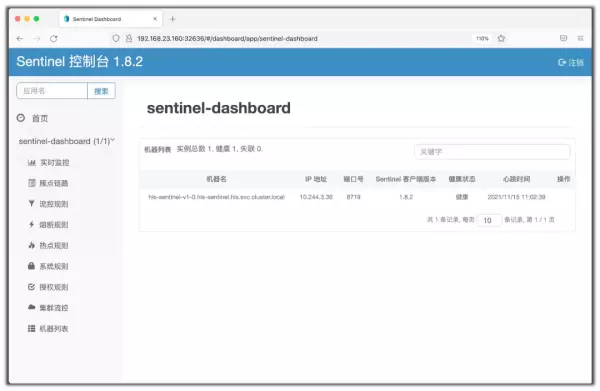

图 2 访问 sentinel 暴露的 NodePort 类型的 Service
对于 MongoDB，我们直接通过应用模版部署它（不勾选登录认证）：

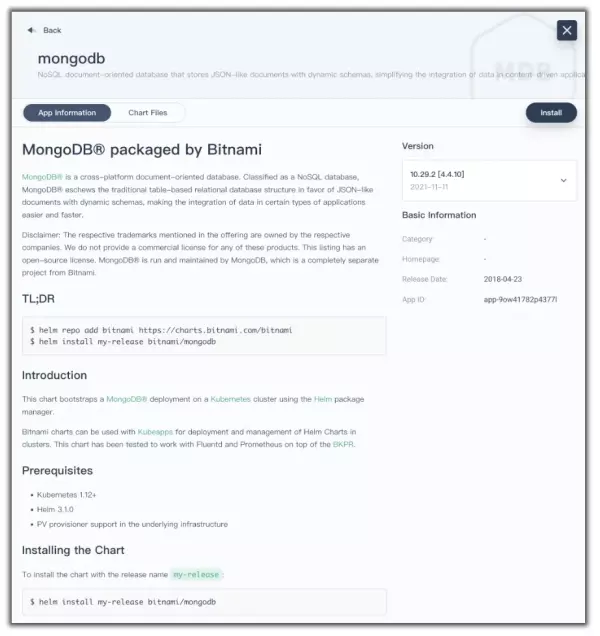

图 3 Bitnami 官方镜像仓库提供的 MongoDB

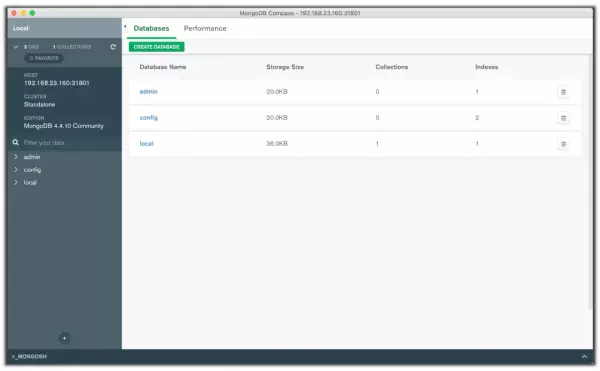

为 MongoDB 应用暴露一个 NodePort 类型的 Service，端口号为 31801，然后在本机通过 MongoDB Compass 连接它（192.168.23.160:31801）：
图 4 使用 MongoDB Compass 连接 MongoDB 实例
如果可以连上，则一切正常。
导入初始数据
使用 DataGrip 将位于 his/yygh-parent/data/sql 目录下的全部演示数据（一共有 5 个 sql 文件需要执行，会创建 5 个 yygh 打头的数据库）导入集群中的 MySQL 实例：
图 5 导入数据至集群 MySQL 实例中
MongoDB 的演示数据将在项目启动后导入。
在 Nacos 中创建微服务的启动配置

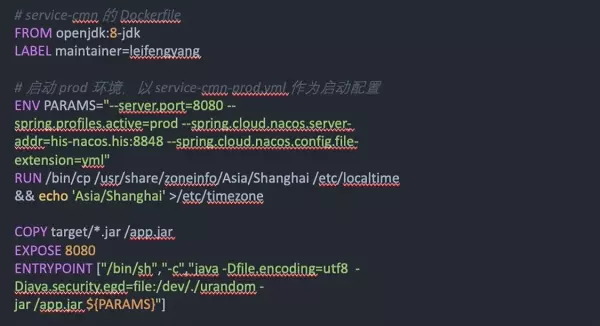

观察每一个子项目的 Dockerfile，以 service-cmn 为例：

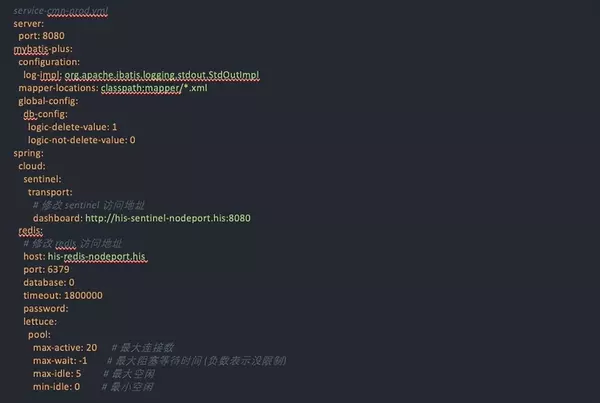

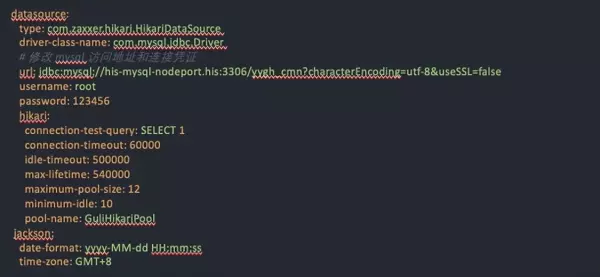

这意味着该子项目在启动时，会激活 prod 环境，并从 Nacos 中读取 service-cmn-prod.yml 文件作为启动配置。 因此，我们首先需要在 Nacos 中创建其生产环境配置文件 service-cmn-prod.yml，然后将 子项目路径 / src/main/resources/application-dev.yml 的内容复制进去，在其基础上修改。 需要修改的内容主要是中间件的访问地址。 以 service-cmn 为例，它的配置文件被命名为 service-cmn-prod.yml，其最终内容如下：
如图 6 所示，除了 hospitla-manage，其余所有 9 个 Spring-Boot 子项目均需要按照上述规则编写对应的配置文件。 hospitla-manage 的启动不依赖 Nacos，因此不需要。

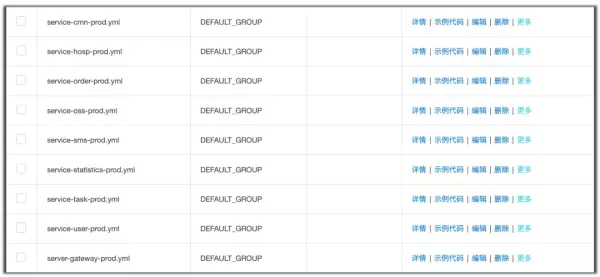

图 6 所有微服务的配置均已在 Nacos 中添加
创建微服务部署流水线
流水线表示应用从代码编译、测试、打包和部署的过程，KubeSphere 的流水线管理使用了业界常用的 Jenkinsfile 来表述一组 CI/CD 流程。 Jenkinsfile 是一个文本文件，使用了 Jenkins 提供的 DSL（Domain-Specific Language）语法。 KubeSphere 提供了可视化编辑器，用户只需在页面上输入少量配置信息，接口自动组装完成 Jenkinsfile。 当然，也可直接编辑 Jenkinsfile。
流水线涉及如下几个概念：
Stage：阶段，一个 Pipeline 可以划分为若干个 Stage，每个 Stage 代表一组操作。Stage 是一个逻辑分组的概念，可以跨多个 Node。
Node：节点，一个 Node 就是一个 Jenkins 节点，或者是 Master，或者是 Agent，是执行 Step 的具体运行时环境。
Step：步骤，Step 是最基本的操作单元，小到创建一个目录，大到构建一个 Docker 镜像，由各类 Jenkins Plugin 提供。
KubeSphere 默认提供的 Agent 有 base、go、maven 和 nodejs。它们分别适用于不同编程语言开发的项目的打包构建。 因为我们即将部署的 10 个子项目均是 Spring-Boot 应用，因此我们选择 maven 作为启动流水线的 agent。
我们可以直接编写流水线的 Jenkinsfile，也可以通过 KubeSphere 提供的可视化页面编辑流水线。 通常，流水线的第一步是下载项目源代码 4[2]，我们在 UI 上直接添加相关命令：

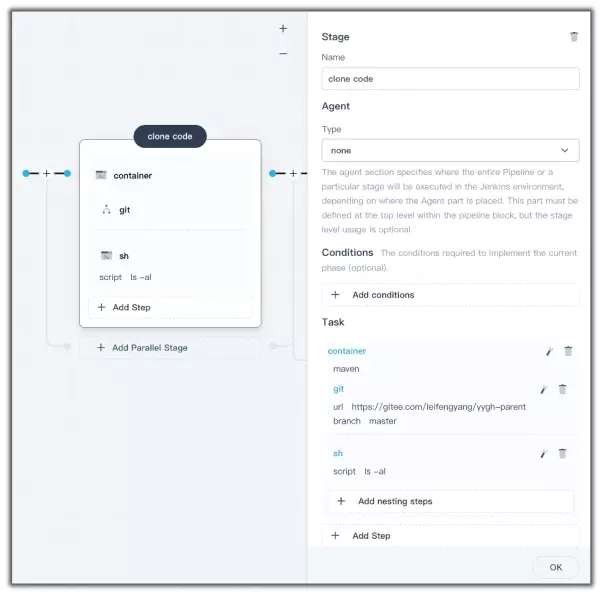

图 7 基于 UI 编辑流水线第一步：源码拉取
KubeSphere 会自动生成这次编辑的 Jenkinsfile 代码片段：

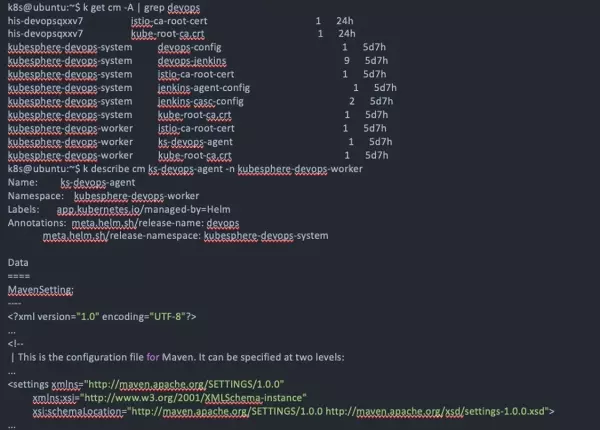

流水线的第二个阶段通常是项目的打包与编译。 默认情况下，Maven 从官方仓库下载项目依赖，如果想要修改默认镜像仓库，需要修改集群中名为 ks-devops-agent 的 ConfigMap，它拥有一个叫做 MavenSetting 的键：
我们需要修改 MavenSetting 文件，在其中添加国内镜像仓库地址：
图 8 为 Maven 添加国内镜像仓库地址
我们通过命令 mvn clean package -Dmaven.test.skip=true 进行项目打包编译。由此，流水线的第二阶段需要执行的命令如下：

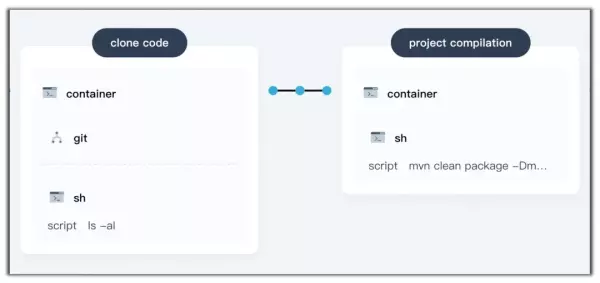

图 9 流水线的第二步：项目打包与编译

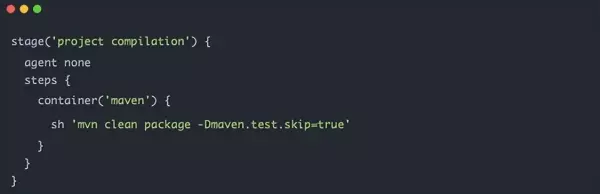

相应地，在 Jenkinsfile 中也会自动生成第二步的代码：
流水线的第三个阶段是制作镜像。我们在章节 2.1 说过，每个子项目的根目录有一个 Dockerfile，并且在章节 2.4 展示过 Dockerfile 的内容。 因此，对于单体应用 hospitla-manage，它的镜像构建命令为 docker build -t hospital-manage -f hospital-manage/Dockerfile hospital-manage/；对于网 关子项目 server-gateway，它的镜像构建命令为 docker build -t server-gateway/Dockerfile server-gateway/；其余 8 个微服务的构建命令则是 docker build -t service/service-xxx service/service-xxx/。这里的 xxx 被替换为具体的微服务名称。 在上述构建命令中，尤其需要注意的是 Dockerfile 相对于项目根目录 yygh-parent 所在的位置以及镜像构建上下文的相对位置。

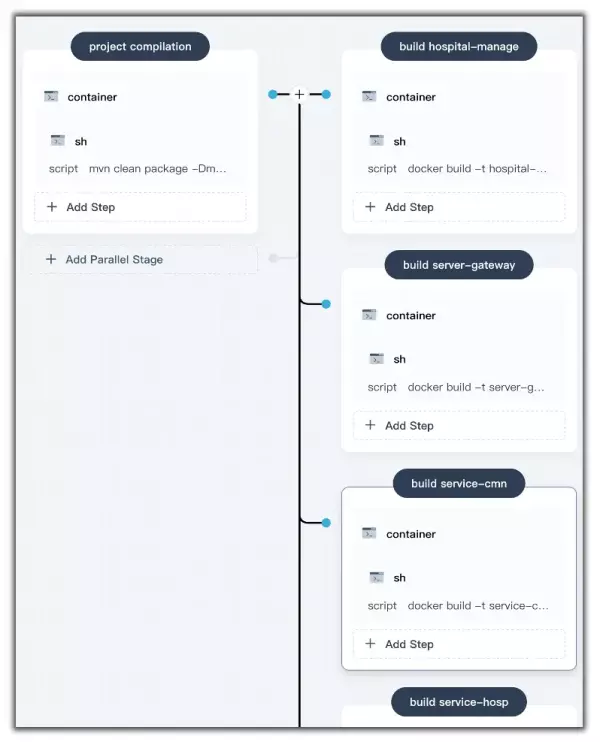

因为上述 10 个镜像的构建相互之间独立，因此可以并行化执行。我们可以很轻易地在 KubeSphere 中做到这一点：
图 10 流水线的第三步：并行化镜像制作

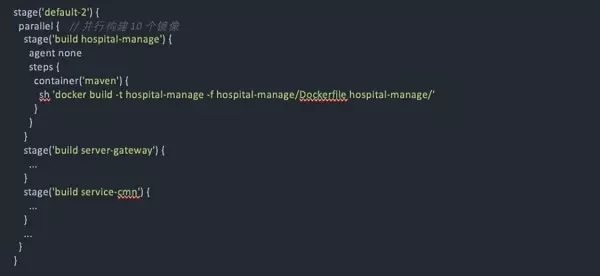

相应地，Jenkinsfile 中增加了如下内容：
流水线的第四个阶段是镜像推送。在企业内部，构建好的镜像通常会被推送到企业的私有仓库中。笔者采用阿里云给个人开发者免费提供的镜像仓库作为推送目标。因为目标仓库是一个私有仓库，因此需要提供账户和密码作为凭证（credential）。如何在 KubeSphere 中为镜像推送命令提供凭证呢？ 我们可以在 DevOps 的项目设置中创建：
图 11 在 DevOps 的项目设置中创建凭证
上图中，笔者创建一个名为 aliyun-docker-hub 的凭证，用户名是我的阿里云账户名，密码则是申请容器镜像服务所创建的密码。 读者需要替换成自己的账户密码：

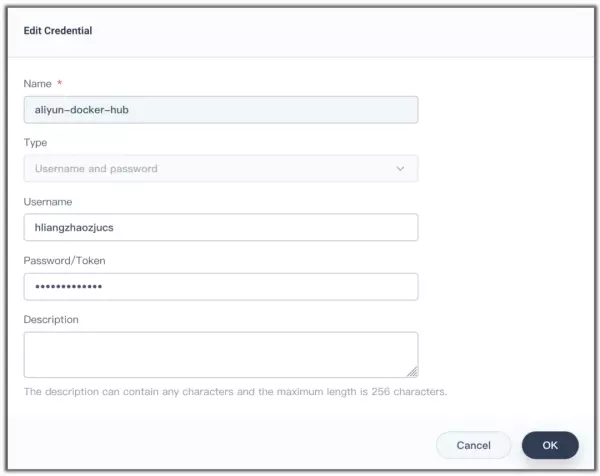

图 12 为流水线创建凭证 aliyun-docker-hub

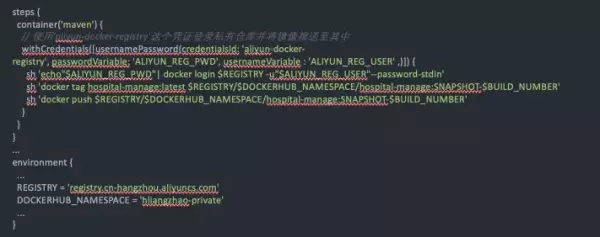

基于该凭证，我们在 Jenkinsfile 中编写镜像推送的代码如下：
同样地，上述过程也以并行的方式执行。最终，Jenkinsfile 中被添加了如下代码：
测试一下到目前为止的流水线，一切运行顺利：

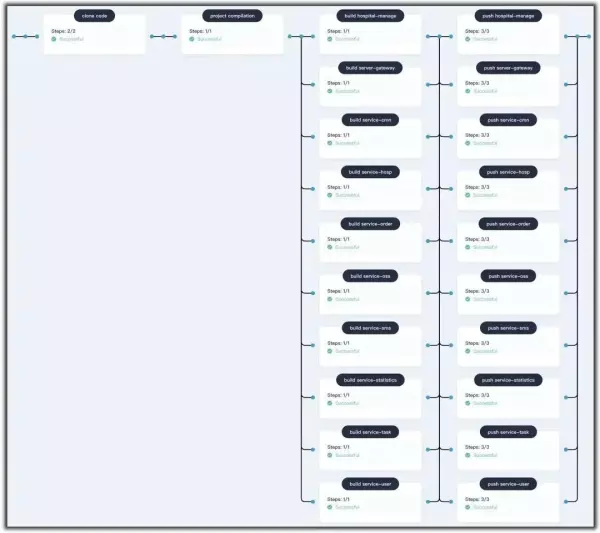

图 13 测试流水线

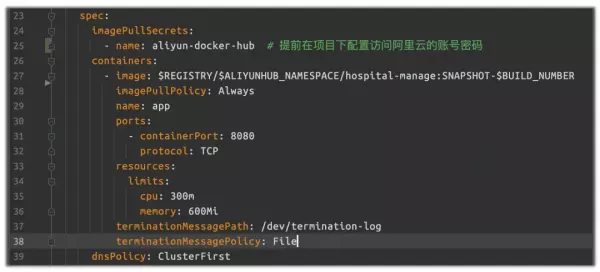

流水线的最后阶段是部署到开发环境和生产环境。因为这一阶段需要和 Kubernetes API Server 打交道，所以需要指定 Kubernetes 上下文 5[3]。 KubeSphere 自动为我们创建了名为 demo-kubeconfig 的凭证，该凭证提供了形如 .kube/config 的文件，使得我们可以根据凭证发起 kubectl apply 命令。 与此同时，我们还需要指定待部署的资源清单文件的位置。 以子项目 hospital-manage 为例，它的资源清单文件在 yygh-parent/hospital-manage/deploy/ 目录下。 观察该目录下的 deploy.yaml 文件，可以发现它要求集群从阿里云私有镜像仓库拉取镜像，需要我们提供 imagePullSecrets 字段：
图 14 从阿里云私有镜像仓库拉取镜像

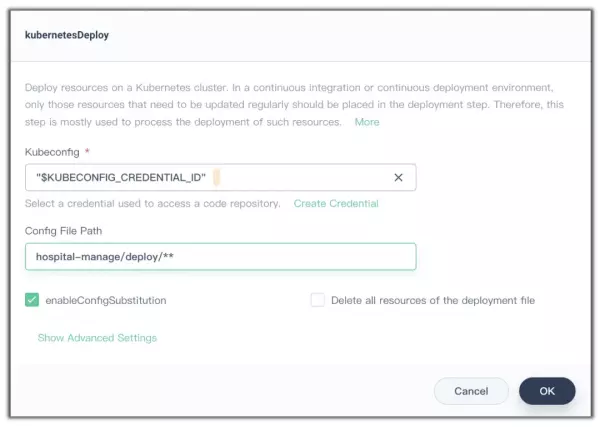

这意味着我们需要在 his 项目中创建名为 aliyun-docker-hub 的 Secret。 注意，这里是在为 his 项目创建 Secret，而先前是在 DevOps 的项目设置中创建 Credential。二者的服务对象是不同的。 对于部署这个操作，我们可以直接在 UI 上选择 “添加 kubernetesDeploy”：
图 15 在流水线中添加 kubernetesDeploy 这一步骤

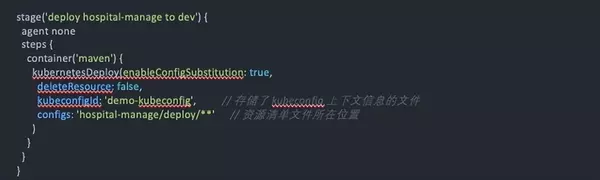

由此生成的 Jenkinsfile 代码为

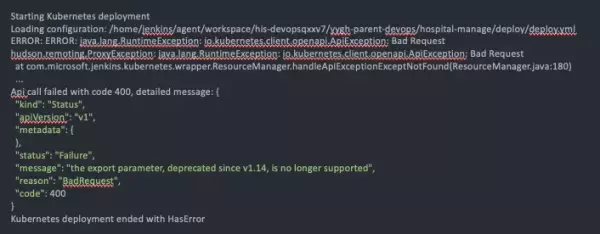

我们尝试运行一下现在的流水线，诡异的事情却发生了。在项目部署阶段产生了如下错误：
观察报错内容，似乎是负责执行流水线的 Jenkins Agent 版本太老所导致的。 经过查阅，笔者发现 KubeSphere 的官方维护人员已经提交了相关 issue（https://github.com/kubesphere/website/issues/2096）来说明此事。根据说明，报错的根源在于 Jenkins 的官方插件 kubernetes-cd-plugin[4] “年久失修”，我所安装的 Kubernetes 的 API 版本是 v1.22，而 Jenkins 的 kubernetes-cd-plugin 却已经停摆两年。 对于这个问题，KubeSphere 官方提供的解决方案是以 shell 命令 kubectl apply -f your-crd-file.yaml 的方式进行部署，而非在 UI 上添加 kubernetesDeploy。

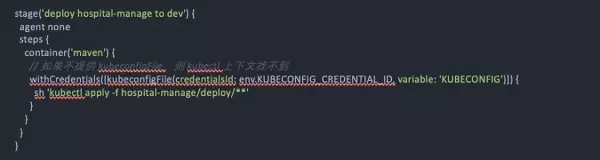

幸运的是，在笔者撰写此文的 40 分钟前，KubeSphere 官方发起了一个针对此问题的临时解决方案：https://github.com/kubesphere/website/pull/2098。 在该 Pull request 中，贡献者提供了一种提供 kubeconfig 验证的写法：
实验证明，该方法有效。同样地，10 个子项目可以并行化部署到 dev 环境。相应的 Jenkins 代码就不再展示了。 部署到 prod 环境的操作类似。此外，还可以添加部署条件，例如，只有获得相关管理员授权之后部署操作才会启动。
创建前端项目部署流水线

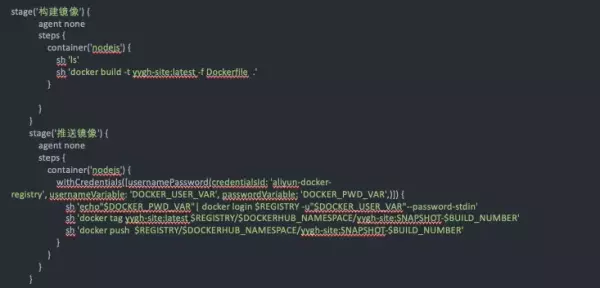

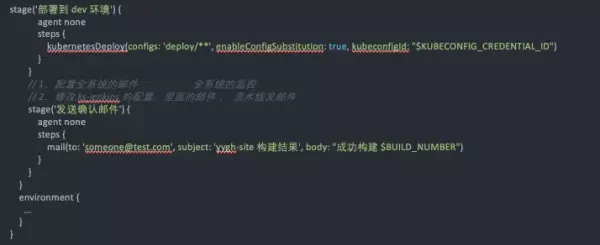

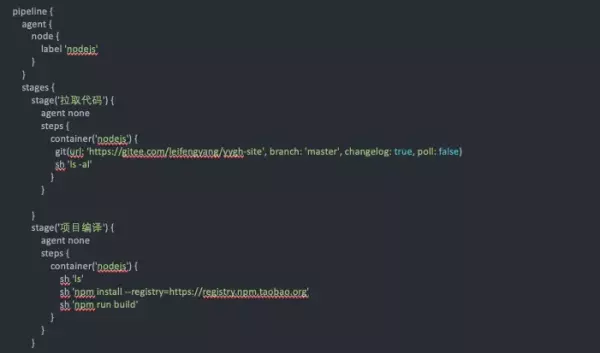

接下来，还剩两个前端项目 yygh-site 和 yygh-admin 需要部署。 前端项目的部署服从相似的步骤：首先下载源码，然后需要通过 Node.js 之类的工具为项目安装依赖并构建（产生 dist 目录），最后是镜像构建、推送和部署。 以 yygh-site 为例，它最终的 Jenkinsfile 如下所示：
此处不再展示更多细节。
总结
KubeSphere 为我们提供了 Jenkins 流水线的编辑页面，在一定程度上可以简化操作。
